Heat Loss pada Valve Tanpa Insulation vs Dengan ENERTAWOOL Removable Insulation “Perhitungan Heat Loss Valve (ISO Approach) & Dampak Biaya Energi”
Pendahuluan

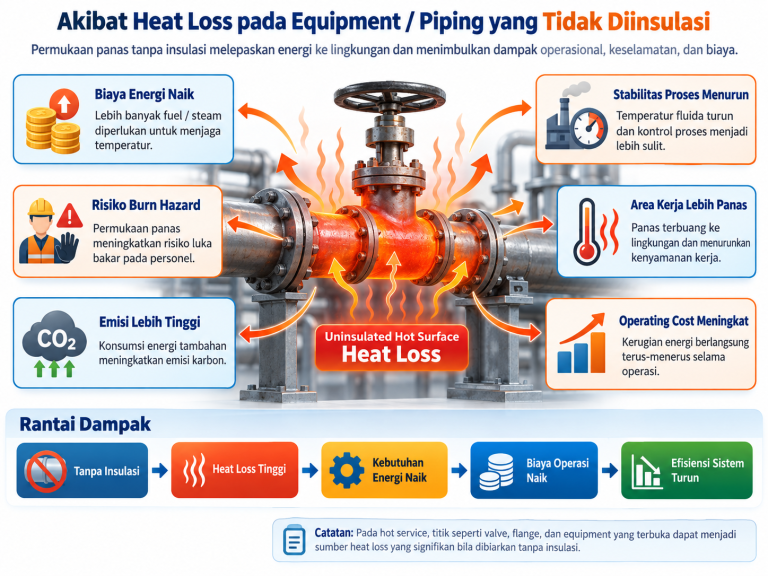

Pada sistem steam industri, valve sering menjadi salah satu titik heat loss yang paling besar. Berbeda dengan pipa lurus, valve memiliki bentuk kompleks, area permukaan lebih besar, dan sering dibuka saat maintenance. Akibatnya, banyak valve yang pada akhirnya dibiarkan tanpa insulation setelah pekerjaan selesai.
Dari sisi engineering, kondisi ini menimbulkan tiga dampak utama:
-
- kehilangan panas yang tinggi
-
- kenaikan biaya energi
-
- surface temperature yang berbahaya bagi personel
Artikel ini membahas perbandingan heat loss pada valve 6 inch dalam dua kondisi:
-
- tanpa insulation
-
- dengan Enertawool removable insulation blanket
Pendekatan yang digunakan adalah pendekatan konveksi + radiasi, yang sejalan dengan prinsip umum perhitungan perpindahan panas permukaan panas ke lingkungan.
1. Data Asumsi Perhitungan
Agar perhitungan realistis tetapi tetap mudah dipahami, digunakan asumsi berikut:
Data valve dan kondisi operasi
-
- Tipe valve: 6 inch gate valve
-
- Luas permukaan efektif valve: 0.5 m²
-
- Temperatur fluida/permukaan dalam: 180°C
-
- Temperatur lingkungan: 35°C
Konversi temperatur ke Kelvin
Karena perhitungan radiasi harus menggunakan Kelvin:
-
- Ts = 180 + 273 = 453 K
-
- Ta = 35 + 273 = 308 K
Asumsi properti permukaan
-
- Emisivitas permukaan valve baja teroksidasi: ε = 0.85
-
- Koefisien konveksi alami udara sekitar: h = 10 W/m²K
Asumsi removable insulation blanket
Untuk contoh removable insulation, digunakan:
-
- Tebal insulation: 50 mm
-
- Konduktivitas termal insulation: k = 0.05 W/mK
-
- Surface temperature luar blanket diasumsikan turun menjadi sekitar 60°C
Konversi:
-
- Tso = 60 + 273 = 333 K
Catatan:
Dalam praktik, surface temperature luar removable blanket tergantung material, ketebalan, kecepatan angin, geometri valve, dan kualitas pemasangan. Nilai 60°C di sini digunakan sebagai asumsi engineering yang konservatif dan cukup realistis untuk artikel teknis awal.
2. Rumus Dasar Heat Loss
Pada permukaan panas tanpa insulation, kehilangan panas ke lingkungan terjadi melalui dua mekanisme utama:
-
- konveksi
-
- radiasi
Persamaan umum
Heat loss konveksi
Qconv = h × A × (Ts − Ta)
Heat loss radiasi
Qrad = ε × σ × A × (Ts⁴ − Ta⁴)
Total heat loss
Qtotal = Qconv + Qrad
Keterangan
-
- Q = heat loss (W)
-
- h = koefisien konveksi (W/m²K)
-
- A = luas permukaan (m²)
-
- Ts = temperatur permukaan (K)
-
- Ta = temperatur lingkungan (K)
-
- ε = emisivitas
-
- σ = konstanta Stefan-Boltzmann = 5.67 × 10⁻⁸ W/m²K⁴
3. Perhitungan Step by Step — Tanpa Insulation
Pada kondisi ini diasumsikan permukaan valve mendekati temperatur operasi steam, yaitu 180°C.
Step 1 — Hitung heat loss konveksi
Rumus
Qconv = h × A × (Ts − Ta)
Substitusi nilai
Qconv = 10 × 0.5 × (180 − 35)
Hasil
Qconv = 10 × 0.5 × 145
Qconv = 725 W
Jadi heat loss melalui konveksi adalah:
Qconv = 725 W
Step 2 — Hitung heat loss radiasi
Rumus
Qrad = ε × σ × A × (Ts⁴ − Ta⁴)
Substitusi nilai
Qrad = 0.85 × 5.67 × 10⁻⁸ × 0.5 × (453⁴ − 308⁴)
Sekarang hitung bagian temperatur:
Hitung 453⁴
453⁴ = 42,112,580,721
Hitung 308⁴
308⁴ = 8,999,505,664
Selisih
453⁴ − 308⁴ = 33,113,075,057
Masukkan ke rumus:
Qrad = 0.85 × 5.67 × 10⁻⁸ × 0.5 × 33,113,075,057
Hitung bertahap
5.67 × 10⁻⁸ × 33,113,075,057 ≈ 1,877.51
0.85 × 0.5 = 0.425
Qrad = 0.425 × 1,877.51
Qrad ≈ 797.94 W
Jadi heat loss melalui radiasi adalah:
Qrad ≈ 798 W
Step 3 — Hitung total heat loss tanpa insulation
Rumus
Qtotal = Qconv + Qrad
Substitusi
Qtotal = 725 + 798
Qtotal = 1,523 W
Hasil akhir
Total heat loss tanpa insulation ≈ 1.52 kW per valve
4. Interpretasi Kondisi Tanpa Insulation
Heat loss sebesar 1.52 kW per valve terlihat kecil jika dilihat sesaat, tetapi dalam operasi 24 jam hasilnya menjadi signifikan.
Energi hilang per hari
1.523 kW × 24 jam = 36.55 kWh/hari
Energi hilang per bulan
36.55 × 30 = 1,096.5 kWh/bulan
Estimasi biaya energi per bulan
Jika digunakan tarif energi industri konservatif Rp 1.500/kWh:
1,096.5 × 1,500 = Rp 1,644,750 / bulan
Estimasi biaya energi per tahun
Rp 1,644,750 × 12 = Rp 19,737,000 / tahun
Kesimpulan kondisi tanpa insulation
Satu valve 6 inch tanpa insulation dapat menyebabkan potensi kehilangan biaya energi sekitar:
± Rp 19.7 juta per tahun
Dan ini baru 1 valve.
5. Perhitungan Step by Step — Dengan ENERTAWOOL Removable Insulation Blanket
Pada kondisi kedua, valve dilapisi removable insulation blanket dengan ketebalan 50 mm. Tujuan utama blanket ini adalah:
-
- menurunkan heat loss
-
- menurunkan surface temperature
-
- tetap memungkinkan pembongkaran saat maintenance
Untuk artikel ini, kita gunakan pendekatan praktis engineering:
setelah dipasang removable blanket, temperatur permukaan luar blanket turun menjadi 60°C.
Artinya permukaan yang “terlihat” oleh lingkungan bukan lagi 180°C, tetapi 60°C.
Step 1 — Hitung heat loss konveksi dengan removable insulation
Rumus
Qconv,ins = h × A × (Tso − Ta)
Substitusi
Qconv,ins = 10 × 0.5 × (60 − 35)
Hasil
Qconv,ins = 10 × 0.5 × 25
Qconv,ins = 125 W
Jadi heat loss konveksi setelah dipasang removable insulation adalah:
Qconv,ins = 125 W
Step 2 — Hitung heat loss radiasi dengan removable insulation
Rumus
Qrad,ins = ε × σ × A × (Tso⁴ − Ta⁴)
Dengan:
-
- Tso = 333 K
-
- Ta = 308 K
Hitung temperatur pangkat empat
333⁴ = 12,297,213,441
308⁴ = 8,999,505,664
Selisih
333⁴ − 308⁴ = 3,297,707,777
Masukkan ke rumus
Qrad,ins = 0.85 × 5.67 × 10⁻⁸ × 0.5 × 3,297,707,777
Hitung bertahap
5.67 × 10⁻⁸ × 3,297,707,777 ≈ 186.97
0.85 × 0.5 = 0.425
Qrad,ins = 0.425 × 186.97
Qrad,ins ≈ 79.46 W
Jadi heat loss radiasi setelah dipasang removable insulation adalah:
Qrad,ins ≈ 79 W
Step 3 — Hitung total heat loss dengan ENERTAWOOL removable insulation
Rumus
Qtotal,ins = Qconv,ins + Qrad,ins
Substitusi
Qtotal,ins = 125 + 79
Qtotal,ins = 204 W
Hasil akhir
Total heat loss dengan removable insulation ≈ 0.204 kW per valve
6. Perbandingan Langsung
Ringkasan hasil perhitungan
| Parameter | Tanpa Insulation | Dengan Removable Insulation |
|---|---|---|
| Luas permukaan | 0.5 m² | 0.5 m² |
| Temperatur permukaan ke lingkungan | 180°C | 60°C |
| Heat loss konveksi | 725 W | 125 W |
| Heat loss radiasi | 798 W | 79 W |
| Total heat loss | 1,523 W | 204 W |
Persentase pengurangan heat loss
Reduction = (1523 − 204) / 1523 × 100%
Reduction = 86.6%
Hasil
Penggunaan removable insulation blanket menurunkan heat loss sekitar 86.6%

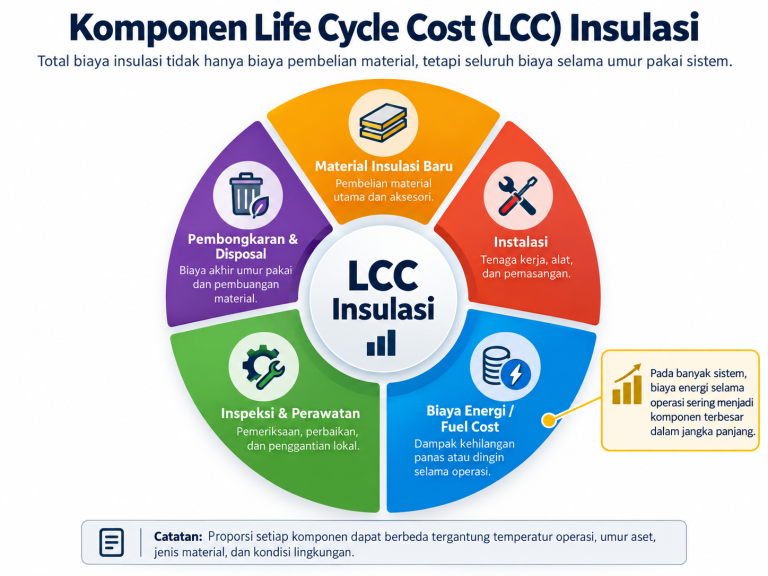

7. Dampak Biaya dengan ENERTAWOOL Removable Insulation
Energi hilang per hari
0.204 kW × 24 jam = 4.90 kWh/hari
Energi hilang per bulan
4.90 × 30 = 147.0 kWh/bulan
Biaya energi per bulan
147.0 × 1,500 = Rp 220,500 / bulan
Biaya energi per tahun
Rp 220,500 × 12 = Rp 2,646,000 / tahun
8. Potensi Penghematan
Penghematan per tahun per valve
Rp 19,737,000 − Rp 2,646,000
= Rp 17,091,000 / tahun
Hasil
Satu valve 6 inch berpotensi menghemat sekitar Rp 17.1 juta per tahun setelah dipasang removable insulation blanket.
Jika ada 10 valve serupa
10 × Rp 17,091,000
= Rp 170,910,000 / tahun
Hasil
Untuk 10 valve, potensi penghematan tahunan bisa mencapai:
± Rp 170.9 juta per tahun
9. Analisa Engineering
A. Mengapa valve menjadi titik heat loss yang kritis?
Valve memiliki:
-
- bentuk geometrik kompleks
-
- area permukaan relatif besar
-
- akses maintenance tinggi
-
- probabilitas tinggi kehilangan insulation setelah pembongkaran
Dengan kata lain, valve bukan hanya “komponen kecil”, tetapi sering menjadi titik kebocoran energi yang terus berlangsung.
B. Mengapa ENERTAWOOL removable insulation lebih efektif daripada insulation konvensional pada valve?
Pada equipment yang sering dibuka, masalah utama bukan hanya thermal conductivity material, tetapi juga:
-
- kemudahan bongkar pasang
-
- kemungkinan dipasang kembali
-
- konsistensi penggunaan setelah maintenance
Di lapangan, fixed insulation pada valve sering:
-
- dipotong saat maintenance
-
- rusak saat pembongkaran
-
- tidak direstorasi dengan baik
Sementara removable insulation blanket dirancang agar:
-
- mudah dilepas
-
- mudah dipasang kembali
-
- bentuk mengikuti geometri valve
-
- thermal performance tetap terjaga dalam operasi normal
C. Catatan penting
Perhitungan di artikel ini adalah simplified engineering calculation untuk komunikasi teknis awal. Untuk desain final, parameter berikut perlu dievaluasi lebih detail:
-
- bentuk aktual valve
-
- ketebalan blanket
-
- jenis material insulation
-
- emissivity outer jacket
-
- kecepatan angin
-
- temperatur operasi aktual
-
- temperatur permukaan target
-
- standar desain yang digunakan
Untuk proyek engineering aktual, perhitungan dapat dikembangkan lebih lanjut mengacu pada:
-
- ISO 12241
-
- ASTM C680
-
- data thermal conductivity material vs temperatur
10. Kesimpulan
Pada kasus valve 6 inch dengan temperatur operasi 180°C dan temperatur lingkungan 35°C, hasil perhitungan menunjukkan:
-
- tanpa insulation: heat loss sekitar 1.52 kW
-
- dengan ENERTAWOOL removable insulation blanket: heat loss turun menjadi sekitar 0.204 kW
Artinya:
-
- heat loss turun sekitar 86.6%
-
- penghematan energi per valve bisa mencapai ± Rp 17.1 juta per tahun
Dari sisi operasional, removable insulation blanket menjadi solusi yang sangat relevan untuk insulation valve karena tidak hanya menurunkan heat loss, tetapi juga mendukung kemudahan maintenance dan konsistensi pemasangan ulang.
