Hot Surface Bukan Hanya Masalah Heat Loss
Di fasilitas industri, keberadaan piping, valve, flange, vessel, furnace, turbine casing, dan equipment panas merupakan bagian normal dari proses operasi.
Namun, ketika permukaan panas tersebut dibiarkan terbuka atau tidak memiliki insulation yang memadai, persoalannya tidak hanya berkaitan dengan kehilangan energi.
Permukaan panas juga dapat menjadi sumber panas bagi lingkungan kerja.

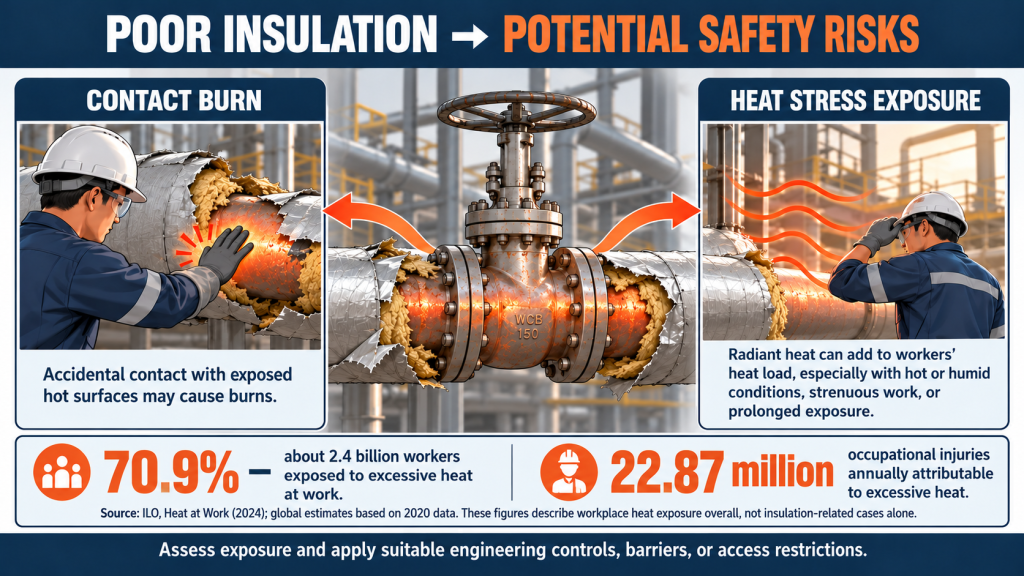

International Labour Organization (ILO) dalam laporan Heat at Work: Implications for Safety and Health menjelaskan bahwa risiko heat stress di tempat kerja dipengaruhi oleh kombinasi beberapa faktor, antara lain:
- temperatur udara yang tinggi,
- humidity,
- keterbatasan air movement,
- radiant heat dari heat-emitting sources dan machinery,
- pakaian dan PPE,
- serta panas metabolik akibat aktivitas fisik pekerja. ILO_OSH_Heatstress-R16
Dalam konteks fasilitas industri, piping atau equipment panas yang tidak diinsulasi dapat dipandang sebagai salah satu contoh heat-emitting source tersebut.
Un Insulated Risk
Risiko Nyata, Terukur, dan Sering Tidak Dikendalikan Secara Engineering
Di hampir semua fasilitas industri—khususnya yang melibatkan steam, thermal oil, atau proses temperatur tinggi—surface temperature pada equipment merupakan kondisi yang tidak bisa dihindari.
Namun dalam praktiknya, pengendalian masih dominan:
-
- administratif (signage, SOP)
-
- atau berbasis APD
bukan melalui engineering control
Padahal secara prinsip:
Hazard harus dikendalikan dari sumbernya, bukan hanya dilindungi dari dampaknya.
1. DEFINISI & THRESHOLD TEKNIS
Surface temperature adalah suhu pada permukaan luar equipment seperti:
-
- Steam line
-
- Valve & flange
-
- Heat exchanger
-
- Vessel
Threshold kritis:
-
- > 60°C → burn injury risk
-
- > 70–80°C → ignition risk (kondisi tertentu)
-
- < 0°C → frostbite risk
Mengacu pada:
-
- ISO 13732-1
-
- ASTM C1055
2. DATA KECELAKAAN: HOT SURFACE = FREQUENT INCIDENT
-
- U.S. Bureau of Labor Statistics
→ Burn injury: ±5–10% total injury industri
- U.S. Bureau of Labor Statistics
-
- Occupational Safety and Health Administration
→ Kontak dengan equipment panas termasuk Top 5 penyebab cedera
- Occupational Safety and Health Administration
Insight:
Mayoritas terjadi di:
-
- valve
-
- flange
-
- exposed piping
Bukan equipment besar, tapi titik kecil yang tidak terkontrol
3. MEKANISME RISIKO (TEKNIS)
Burn Injury
-
- 60°C → luka dalam beberapa detik
-
- 70°C → <1 detik
Ignition Risk
Jika: Tsurface≥Tauto−ignitionT_{surface} \geq T_{auto-ignition}Tsurface≥Tauto−ignition
Heat Stress
Akumulasi panas → unsafe working condition
4. REGULASI & STANDAR
-
- UU No. 1 Tahun 1970 tentang Keselamatan Kerja
-
- Permenaker No. 5 Tahun 2018
-
- PP No. 50 Tahun 2012
Wajib mengendalikan sumber bahaya
-
- ISO 45001
Engineering control lebih utama dari PPE
5. GAP PALING UMUM DI PLANT
-
- Insulation ada → YA
-
- Insulation konsisten terpasang → TIDAK, Terutama di valve, flange, instrument
Terjadi karena:
-
- maintenance access
-
- insulation sulit dibongkar
Hasilnya:
Permanent heat exposure point
6. AUDIT CHECKLIST (HSE & PLANT)
Gunakan checklist ini untuk identifikasi cepat di lapangan:
A. SURFACE TEMPERATURE CHECK
-
- Apakah ada permukaan >60°C di area kerja?
-
- Apakah pekerja dapat kontak langsung dengan permukaan tersebut?
-
- Apakah terdapat proteksi (insulation / guarding)?
B. INSULATION CONDITION
-
- Apakah insulation terpasang di seluruh line?
-
- Apakah ada bagian terbuka (valve/flange)?
-
- Apakah insulation rusak / sobek / hilang?
-
- Apakah setelah maintenance insulation dipasang kembali?
C. MAINTENANCE PRACTICE
-
- Apakah insulation sering dilepas saat maintenance?
-
- Apakah pemasangan kembali memakan waktu lama?
-
- Apakah tim cenderung “skip pemasangan ulang”?
Jika YA → indikasi sistem tidak practical
D. HSE CONTROL
-
- Apakah hanya mengandalkan APD?
-
- Apakah hanya ada signage tanpa physical protection?
-
- Apakah area panas masih bisa diakses bebas?
Jika YA → control masih di level rendah
E. ENERGY INDICATOR
-
- Apakah ada area terasa panas berlebih?
-
- Apakah konsumsi energi tinggi tanpa root cause jelas?
-
- Apakah belum pernah dilakukan heat loss assessment?
Jika YA → potensi cost leakage
INTERPRETASI CEPAT
Jika Anda menemukan:
-
- 3 temuan “YA” Sudah masuk kategori uncontrolled risk + energy loss
- 3 temuan “YA”

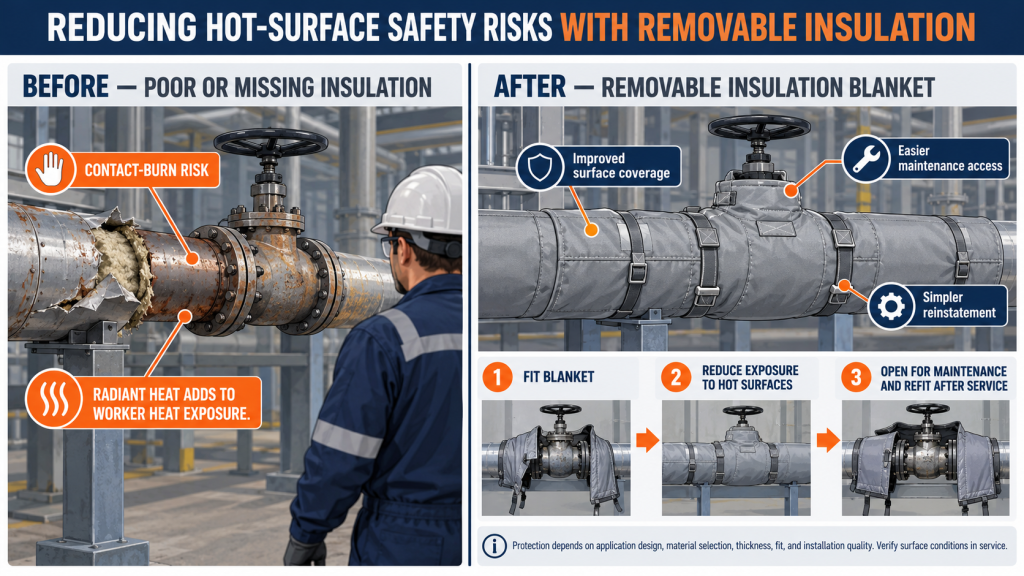

7. SOLUSI ENGINEERING YANG PRAKTIS
Masalah utama: insulation konvensional tidak mendukung maintenance
Solusi:
➜ Removable Insulation Blanket
-
- mudah dibuka
-
- cepat dipasang kembali
-
- menjaga kontrol suhu
8. IMPACT
Safety:
✔ surface < 60°C
Operational:
✔ maintenance lebih cepat
Financial:
✔ heat loss berkurang
9. REALITY LAPANGAN
60–80% valve tidak terinsulasi optimal
artinya:
-
- energi bocor setiap hari
-
- risiko tetap terbuka
PENUTUP
Surface temperature adalah indikator:
-
- safety
-
- efisiensi
-
- disiplin operasional
Mengendalikannya dengan benar berarti:
✔ comply regulasi
✔ melindungi pekerja
✔ mengurangi biaya
