Coba Anda berjalan-jalan di sekitar area perpipaan fasilitas pembangkit listrik, pabrik kimia, atau proyek Waste-to-Energy (WtE) yang sedang Anda kelola. Perhatikan bagian persimpangan pipa, seperti katup (valve) atau sambungan flensa (flange). Apakah bagian tersebut terbungkus rapat, atau justru dibiarkan “telanjang” mengekspos logam panas?
Bagi mata orang awam, sebuah valve baja yang tidak diinsulasi mungkin terlihat biasa saja. Namun, bagi kacamata seorang engineer, valve telanjang itu ibarat lubang bocor di tangki bensin mobil Anda; energi dan uang perusahaan terus-menerus menguap ke udara selama 24 jam sehari!
Pada artikel sebelumnya, kita telah membahas secara komprehensif mengenai Mengapa Thermal Insulation Sangat Penting pada PSEL? dan perlunya mendeteksi Heat Loss pada Boiler. Namun, mari kita masuk ke ranah angka. Sebagai praktisi EPC dan Konsultan, kita berbicara dengan data. Sebenarnya, berapa heat loss tanpa thermal insulation? Sebesar apa kerugian finansialnya, dan apakah berinvestasi pada pelindung panas benar-benar sepadan?
Mari kita bedah perhitungan nyata di lapangan!
Mengapa Komponen Seperti Valve Sering Dibiarkan Tanpa Insulasi?
Sebelum masuk ke hitung-hitungan, mari kita pahami akar masalahnya. Dalam operasional pabrik, jika Anda menelusuri alur Bagaimana Boiler Waste-to-Energy Bekerja?, uap bertekanan tinggi didistribusikan melalui jaringan pipa utama. Pipa-pipa lurus ini hampir selalu diinsulasi dengan baik menggunakan rockwool dan ditutup cladding aluminium kaku.
Namun, bagian valve (katup) harus rutin diinspeksi atau dibongkar-pasang untuk pemeliharaan rutin. Jika dibungkus dengan cladding logam kaku, teknisi akan kesulitan membongkarnya, dan material insulasinya sering kali rusak atau terbuang. Alhasil, setelah perbaikan selesai, valve tersebut dibiarkan telanjang selamanya. Padahal, inilah yang sering menjadi jawaban atas misteri Efisiensi Boiler Menurun secara drastis dari tahun ke tahun.
Studi Kasus Nyata: Perhitungan Heat Loss pada Boiler Valve 10 Inci
Untuk memberikan gambaran yang akurat, kita akan merujuk pada data simulasi aktual yang terangkum dalam dokumen gambar berikut.
Data ini merupakan hasil uji coba (trial) performa pemasangan insulasi yang dilakukan pada proyek PT BKP selama rentang waktu satu bulan (Februari – Maret 2025).
Berikut adalah bedah parameter dan rumus yang digunakan:
Data Dasar Perhitungan (Calculation Basis)
Objek pengujian ini adalah sebuah Boiler Valve berukuran 10 inci.
- Luas Permukaan (Surface Area / A): 2.36 m2
- Suhu Lingkungan (Ambient Temperature / Ta): 33
- Koefisien Perpindahan Panas (Heat Transfer Coefficient / h): 28 W / m2 – oC
Para engineer mengkalkulasi besaran energi yang hilang (Q) menggunakan rumus konveksi panas dasar:
Q = h x A x (Ts-Ta)
(Di mana Ts adalah Suhu Permukaan peralatan)
Perbandingan Suhu Permukaan (Surface Temp)

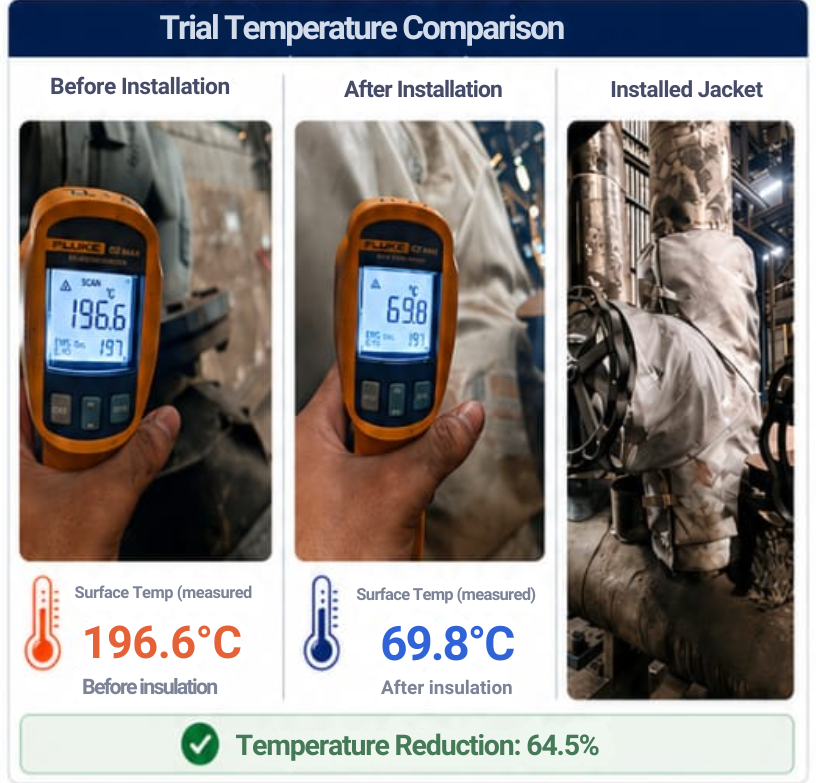

Sebelum insulasi dipasang, alat ukur (termometer inframerah) menembakkan angka yang mengejutkan.
- Sebelum Insulasi (Tanpa Jaket): Suhu permukaan valve mencapai 196.6 o C. Suhu ini tidak hanya membuang panas, tetapi sangat berbahaya jika tersentuh pekerja.
- Sesudah Insulasi Dipasang: Setelah dibungkus menggunakan Removable Insulation Blanket, suhu permukaan luar seketika turun menjadi hanya 69.8 o C. Ini merupakan penurunan suhu sebesar 64.5%!
Hasil Kalkulasi Heat Loss
Lalu, berapa heat loss tanpa thermal insulation berdasarkan rumus di atas?
- Heat Loss Tanpa Insulasi (Q1): 10,787 Watt. Bayangkan, hanya dari satu katup berukuran 10 inci, energi setara 10 buah microwave yang terus menyala terbuang sia-sia ke udara!
- Heat Loss Setelah Insulasi (Q2): Turun drastis menjadi hanya 2,426 Watt.
- Energi yang Diselamatkan: Terdapat pengurangan heat loss sebesar 77.5%, atau setara dengan penyelamatan energi sebesar 8,361 Watt (setara dengan penghematan 73.244.042 BTU/tahun).
Dampak Komersial: Berapa Nilai Uang yang Menguap?
Dalam bahasa Project Owner, hilangnya energi berarti hilangnya bahan bakar, yang bermuara pada membengkaknya OPEX (Biaya Operasional). Dokumen simulasi REMOVABLE INSULATION BLANKET turut mengonversi besaran Watt yang hilang ini ke dalam parameter pembakaran batu bara (Coal).
- Penghematan Batu Bara: Insulasi pada satu valve tersebut menghemat konsumsi batu bara sebesar 3.082 kg per tahun.
- Penghematan Finansial: Dengan asumsi harga batu bara $0.117 USD/kg, penghematan biayanya mencapai $306.59 USD/tahun.
- Return on Investment (ROI): Biaya pembuatan jaket insulasi (Investment/Unit) adalah sebesar $333.75 USD. Artinya, modal yang Anda keluarkan untuk membungkus valve tersebut akan balik modal (ROI) hanya dalam waktu 1.09 Tahun!
- Keuntungan Jangka Panjang: Dengan garansi ketahanan aset (Asset Lifetime Warranty) selama 5 tahun, total uang yang berhasil diselamatkan dari satu komponen saja mencapai $1,199.5 USD.
Bayangkan jika fasilitas pembangkit Anda memiliki 50, atau bahkan 100 valve dan flange yang saat ini dibiarkan telanjang. Ratusan juta rupiah uang perusahaan Anda sedang menguap ke udara saat Anda membaca artikel ini!
Solusi Jitu: Beralih ke Removable Insulation Blanket
Masalah dilematis mengenai komponen yang sering dirawat kini memiliki jalan keluar yang elegan. Daripada menggunakan cladding logam konvensional yang merepotkan saat maintenance, saatnya engineer dan EPC beralih menggunakan Removable Insulation Blanket.
Sistem insulasi ini dijahit kustom (custom-fit) menyesuaikan bentuk spesifik valve, flange, hingga turbin pabrik Anda. Menggunakan kain fiberglass berlapis silikon yang tahan suhu ekstrem, jaket ini dipasang menggunakan sabuk atau gesper yang sangat praktis. Saat jadwal maintenance tiba, teknisi hanya butuh waktu 3 menit untuk melepasnya, dan 3 menit untuk memasangnya kembali tanpa merusak fungsi termalnya.
Ini adalah solusi zero waste (bebas limbah insulasi) yang mengamankan efisiensi sekaligus memudahkan pekerjaan tim mekanik di lapangan.
Kesimpulan
Menjawab pertanyaan berapa heat loss tanpa thermal insulation, jawabannya adalah: sangat masif dan sangat mahal. Membiarkan satu komponen valve ukuran 10 inci telanjang pada suhu operasional 196.6oC akan membakar puluhan ribu Watt energi secara percuma.
Bagi praktisi EPC dan Konsultan, tidak memasukkan desain proteksi insulasi untuk seluruh aksesoris pipa adalah kelalaian termodinamika. Melindungi valve dan flange bukan lagi pengeluaran ekstra, melainkan strategi mutlak untuk mengejar efisiensi operasional dan mempercepat ROI pembangkit industri.
