Mengenal Material Insulasi Aerogel

Material Insulasi Aerogel

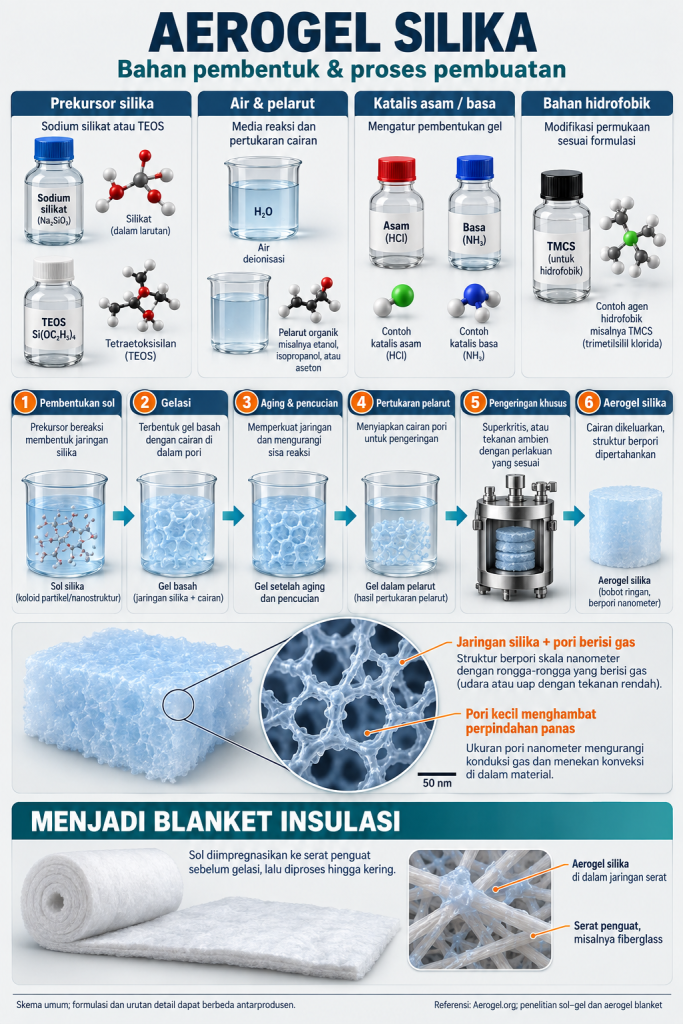

MATERIAL DASAR AEROGEL



Komponen Fungsi
Aerogel silika Bahan utama penghambat perpindahan panas
Serat penguat, misalnya fiberglass Membuat material berbentuk blanket yang fleksibel dan tidak mudah hancur
Bahan tambahan sesuai formulasi Memberikan sifat hidrofobik atau membantu mengurangi perpindahan panas melalui radiasi
Aerogel

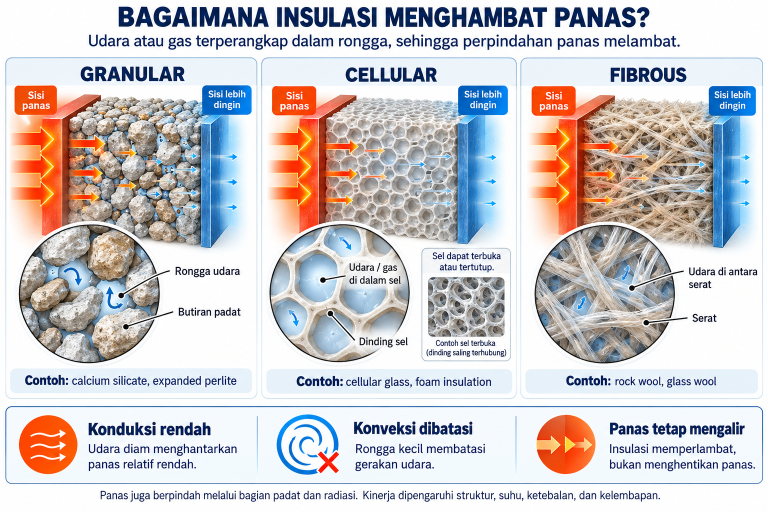

PRINSIP DASAR INSULASI

calcium silicate granular,

KARAKTERISTIK TEKNIS AEROGEL

Karakteristik Aerogel suhu rendah Aerogel suhu tinggi—blanket
Acuan ASTM C1728 Type I, Grade 1B C1728 Type III, Grade 1A
Rentang suhu penggunaan −196 hingga 125°C 24 hingga 649°C
Konduktivitas termal maksimum pada suhu rata-rata 24°C¹ 0,0173 W/m·K 0,0202 W/m·K
Densitas¹ ±80–179 kg/m³ ±160–240 kg/m³
Ketahanan tekan minimum pada deformasi 10%¹ ±34,5 kPa ±20,7 kPa
Perubahan panjang pada suhu maksimum <2% <2%
Indeks rambatan api/asap maksimum—ASTM E84 25/50 5/10
Penyerapan uap air maksimum berdasarkan berat 5% 5%
aerogel for cyrogenic apllictaion
aerogel for hot application
Aplikasi material peredam panas Armagel
Aplikasi material peredam dingin Armagell

STANDARD INTERNATIONAL AEROGEL

Standar Nama resmi Cakupan
ASTM C1728-25a Standard Specification for Flexible Aerogel Insulation Spesifikasi aerogel fleksibel: klasifikasi, kinerja termal, persyaratan fisik, mekanis, kimia, serta dimensi dan toleransi. Edisi ini tercatat aktif pada katalog ASTM.
ISO 22482:2021 Thermal insulation products — Aerogel blanket for buildings — Specification Aerogel blanket buatan pabrik untuk bangunan; mencakup karakteristik produk, pengujian, evaluasi kesesuaian, serta penandaan dan pelabelan.

PRODUSEN AEROGEL

Produsen Basis/lokasi Produk dan aplikasi utama Website resmi
Aspen Aerogels Amerika Serikat Pyrogel untuk insulasi industri suhu tinggi; Cryogel untuk aplikasi dingin/kriogenik. aerogel.com
Armacell Grup global; produksi aerogel antara lain di Korea Selatan dan India ArmaGel, termasuk seri XGH, XGC, dan HTF; insulasi termal dan proteksi kebakaran sesuai jenis produk. armacell.com
Cabot Corporation Amerika Serikat; produksi aerogel juga di Jerman ENOVA dan LUMIRA berupa partikel aerogel; ThermalWrap berupa blanket untuk berbagai aplikasi insulasi. cabotcorp.com
Guangdong Alison Technology Qingyuan, Guangdong, Tiongkok Aerogel blanket dan solusi insulasi termal, termasuk proteksi termal baterai. en.ydalison.com
Nano Tech / Nanuo Technology Tiongkok Aerogel dan kompositnya untuk petrokimia, jaringan panas, bangunan, transportasi, serta peralatan industri. en.nanuo.cn
IBIH Advanced Materials Tiongkok Blanket suhu tinggi dan kriogenik, powder/granules, coating, serta material proteksi baterai. ibihaerogel.com
JIOS Aerogel Operasi di Singapura dan Korea Selatan Produsen teknologi/material aerogel; Thermal Blade untuk proteksi thermal runaway baterai, serta kerja sama manufaktur dengan Armacell. jiosaerogel.com

Bentuk AEROGEL

Bentuk Ciri fisik Aplikasi umum
Blanket / roll Lembaran fleksibel; aerogel berada di dalam jaringan serat penguat Pipa, vessel, tangki, valve, dan equipment panas atau kriogenik
Granules / powder Butiran atau serbuk aerogel Bahan pengisi dan campuran untuk coating, panel, serta material insulasi komposit
Board / panel komposit Aerogel digabungkan dengan material pendukung menjadi panel Dinding, atap, dan permukaan datar
Pad / lembaran potong Potongan tipis sesuai ukuran komponen Proteksi termal baterai dan perangkat elektronik
Coating berbasis aerogel Aerogel dicampur dengan binder dan bahan tambahan Pelapis insulasi pada permukaan sesuai spesifikasi formulasi

KEUNGGULAN DAN KELEMAHAN AEROGEL

KeunggulanAngka acuanMakna praktis
Konduktivitas termal rendahBatas maksimum pada suhu rata-rata 24°C sekitar 0,017–0,029 W/m·K, tergantung klasifikasi dalam tabel NIAMenghambat perpindahan panas dengan ketebalan relatif tipis
Dapat mengurangi ketebalanContoh pendekatan permukaan datar: jika λ aerogel 0,020 dan insulasi pembanding 0,040 W/m·K, aerogel 25 mm memberikan tahanan termal material yang sama dengan pembanding 50 mmIlustrasi perhitungan, bukan jaminan pengurangan 50% pada semua sistem
Lembaran tipis dan fleksibelKetebalan lembaran umum 5–10 mmDapat mengikuti bentuk equipment dan dipasang berlapis
Pilihan suhu layanan luasKelas tertentu mencakup −196 hingga 125°C, kelas dual-temperature −196 hingga 250°C, dan kelas suhu tinggi 24 hingga 649°CMemerlukan pemilihan grade; satu produk tidak otomatis mencakup seluruh rentang
Stabilitas dimensiPerubahan panjang pada suhu maksimum <2% pada kelas yang tercantum dalam tabel NIAMembantu mempertahankan geometri insulasi
Penyerapan uap air dibatasiMaksimum 5% berdasarkan berat, menurut pengujian yang dicantumkan NIAMenunjukkan perilaku pada kondisi uji, bukan sifat kedap uap

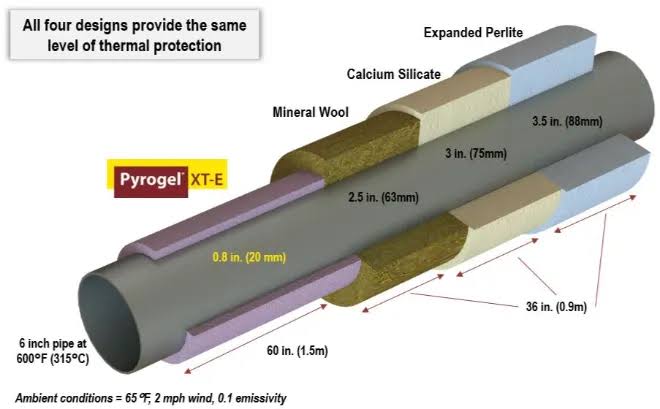

Keunggulan aerogel perbandingan tebal dengan material lainya

aerogel compartion thickess
Kekurangan / keterbatasanAngka atau batas yang relevanImplikasi
Kinerja termal berubah menurut suhuContoh data blanket suhu tinggi: λ meningkat dari 0,021 pada 24°C menjadi 0,036 pada 316°C dan 0,043 W/m·K pada 371°CGunakan λ pada suhu rata-rata desain, bukan hanya nilai suhu ruang
Ketahanan tekan terbatasAcuan minimum sekitar 20,7–34,5 kPa pada deformasi 10%, tergantung kelasBukan pengganti komponen support penahan beban
Pemasangan dapat memerlukan banyak lapisanKetebalan total 50 mm membutuhkan 5 lapis × 10 mm atau 10 lapis × 5 mmMenambah pekerjaan pemotongan, penyusunan, dan pengendalian sambungan
Densitas blanket bukan densitas aerogel murniRentang kelas dalam tabel NIA sekitar 80–240 kg/m³Sebutan “sangat ringan” perlu mempertimbangkan bentuk komposit dan ketebalan total
Ketahanan api berbeda antargradeBatas indeks ASTM E84 dalam tabel NIA: 5/10 hingga 25/50, untuk rambatan api/asapIndeks ini bukan rating ketahanan kebakaran dalam menit atau jam
Biaya dan debu bergantung produkTidak ada satu angka harga atau tingkat debu yang berlaku universalHarga memerlukan penawaran; penanganan mengikuti SDS material

INSTALLASI & KONFIGURASI INSTALLASI AEROGEL

Sebagian contoh installasi di area pembangkit listrik geothermal terutama brine pipe.

Urutan dari permukaan pipa ke luarsuhu tinggidingin/kriogenik
1. Permukaan pipa/equipmentBersih, kering; coating sesuai spesifikasi proyekBersih, kering; coating sesuai spesifikasi proyek
2. Material insulasiAerogel i.e armagell lembaran 5 atau 10 mm, dipasang berlapis sesuai perhitunganaerogel i.e armagel , lembaran 5 atau 10 mm, dipasang berlapis sesuai perhitungan
3. Barrier khususUntuk operasi >400°C, wajib tambahan metallic foil barrier 0,05 mm; posisi dan detail mengikuti manual produsenuntuk brand armagel Vapor barrier sudah terintegrasi; sambungan dan penetrasi harus dibuat kontinu sesuai manual
4. PengikatPengikat yang kompatibel, misalnya banding sesuai spesifikasi proyekPengikat sesuai manual, dengan detail yang menjaga integritas vapor barrier
5. Pelindung luarMetal jacketing atau preformed UV-cured GRP yang sesuai kondisi suhuMetal jacketing atau preformed UV-cured GRP yang sesuai kondisi operasi
6. Sambungan dan penetrasiDetail penutup untuk membatasi masuknya airDetail penutup luar serta penyegelan vapor barrier untuk membatasi masuknya air dan uap
KomponenSpesifikasi dan fungsi
Aerogel blanketBlanket fleksibel ketebalan 5 atau 10 mm per lapis; jumlah lapisan mengikuti perhitungan termal
Secondary vapor barrierUntuk suhu operasi <−40°C: seluruh sambungan pada lapisan ketiga dari luar disegel menggunakan foil-faced tape
Stainless steel bandingLebar 19 mm, jarak 450 mm, dipasang pada lapisan kedua dari luar
Aerogel blanket lapisan terakhirMenutup lapisan yang diberi banding dan menjadi dasar primary vapor barrier
Primary vapor barrierSheet mastic membrane atau vapor-barrier mastic di luar lapisan aerogel terakhir
Membrane reinforcementGlass atau polyester open-weave cloth untuk memperkuat mastic/sealant cair atau pasta
Sacrificial layer / mechanical standoffJika diperlukan, melindungi vapor barrier dari tusukan sekrup atau rivet
Outer jacketingMetal jacketing, GRP, atau penutup lain sesuai spesifikasi proyek
Vapor-stop sealantMembatasi masuk dan menyebarnya uap pada termination, penetrasi, serta kedua sisi flange, valve, hanger, dan support
Material/aksesoriFungsi
Stainless steel bandingPengikat blanket dan/atau jacketing sesuai detail pemasangan; acuan cold: lebar 19 mm, jarak 450 mm
Banding buckle / seal / clipMengunci banding; sesuai ukuran dan jenis band
Stainless steel wirePengikat blanket pada detail yang diizinkan
Fibre-reinforced strapping tapeMenahan posisi blanket saat pemasangan
Halogen-free spray adhesiveMembantu menahan tepi awal blanket
Jacketing joint sealantMenyegel sambungan penutup luar terhadap cuaca
Preformed elbow/fitting coversPenutup luar elbow, tee, reducer, dan fitting
Polyolefin foam sacrificial layerPelindung vapour barrier dari tusukan; contoh 25 mm dalam manual
HDPE dimpled membrane / mechanical standoffAlternatif pemisah mekanis untuk melindungi barrier
Screws/rivets, bila diperlukanFastening jacketing; pada cold, hindari tusukan vapour barrier
Insulated pipe-support componentsMenahan beban pipa dan menjaga kontinuitas insulasi/barrier; perlu desain support khusus
MaterialHotColdFungsi/keterangan
Aluminium sheet jacketing✓✓Pelindung mekanis dan cuaca; ketebalan sesuai spesifikasi proyek
Stainless steel sheet jacketing✓✓Pelindung luar untuk lingkungan korosif atau kebutuhan khusus
Galvanized steel jacketing✓✓Alternatif penutup luar; perhatikan lingkungan korosi
Preformed UV-cured GRP cladding✓*✓*Penutup komposit; sesuaikan batas suhu dan persyaratan kebakaran
PVC jacketing—✓*Alternatif penutup untuk kondisi yang sesuai batas suhu, UV, dan fire rating
Polymeric/asphaltic membrane jacketing—✓*Penutup fleksibel sesuai persyaratan sistem
Mastic–glass–mastic finish—✓*Lapisan mastic dengan penguat kain kaca
MaterialAplikasiFungsi/spesifikasi acuan
Vapour barrier facing terintegrasiColdFacing bawaan pada jenis aerogel tertentu; sambungan perlu disegel
Foil-faced butyl tapeColdPenyegelan sambungan; lebar 50–100 mm pada manual rujukan
Foil/polyester laminate tapeColdAlternatif tape penyegel sesuai kondisi pemasangan
Foil-faced butyl sheet membraneColdPrimary vapour barrier; contoh ketebalan ±1,2 mm dalam manual
Vapour-barrier masticColdAlternatif primary barrier, dilengkapi reinforcement sesuai sistem
Cryogenic vapour-stop coating/sealantCold/kriogenikMenutup termination, penetrasi, serta area flange, valve, hanger, dan support
Glass/polyester open-weave clothColdPenguat mastic dan vapour-stop sealant
Cold-weather surface primerColdMembantu adhesi tape/membrane saat suhu pemasangan rendah
Metallic foil barrierHotTambahan foil 0,05 mm untuk operasi >400°C pada sistem hot yang dirujuk; fungsinya berbeda dari vapour barrier cold
Material/aksesoriFungsi
Stainless steel bandingPengikat blanket dan/atau jacketing sesuai detail pemasangan; acuan cold: lebar 19 mm, jarak 450 mm
Banding buckle / seal / clipMengunci banding; sesuai ukuran dan jenis band
Stainless steel wirePengikat blanket pada detail yang diizinkan
Fibre-reinforced strapping tapeMenahan posisi blanket saat pemasangan
Halogen-free spray adhesiveMembantu menahan tepi awal blanket
Jacketing joint sealantMenyegel sambungan penutup luar terhadap cuaca
Preformed elbow/fitting coversPenutup luar elbow, tee, reducer, dan fitting
Polyolefin foam sacrificial layerPelindung vapour barrier dari tusukan; contoh 25 mm dalam manual
HDPE dimpled membrane / mechanical standoffAlternatif pemisah mekanis untuk melindungi barrier
Screws/rivets, bila diperlukanFastening jacketing; pada cold, hindari tusukan vapour barrier
Insulated pipe-support componentsMenahan beban pipa dan menjaga kontinuitas insulasi/barrier; perlu desain support khusus

Add Your Heading Text Here

CASE STUDY PT EPS - AEROGEL
