Material Insulasi Glasswool

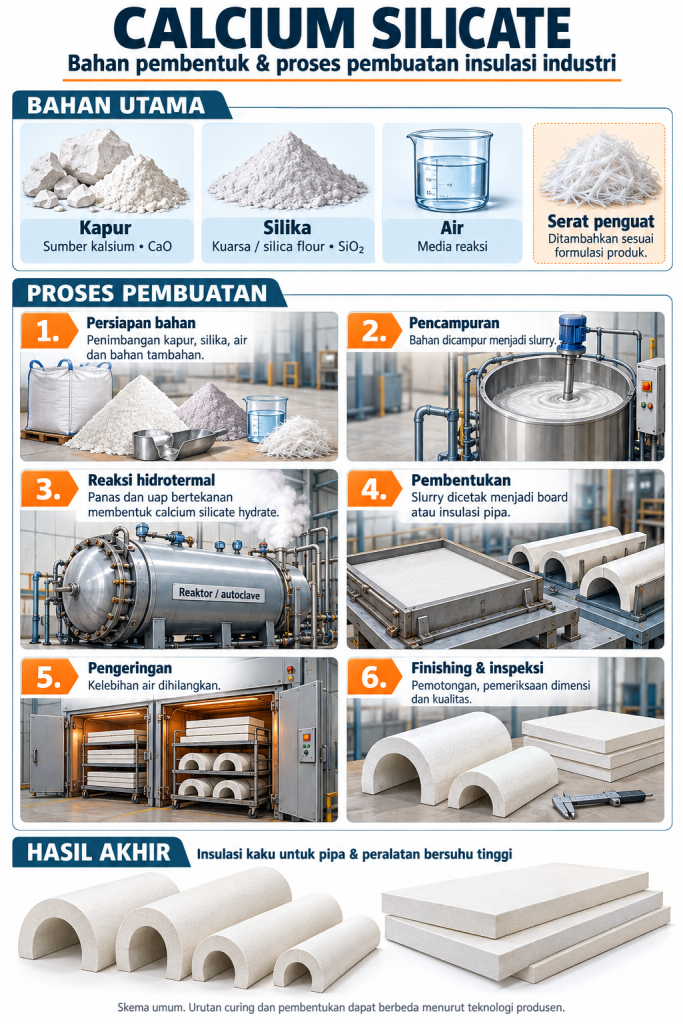

MATERIAL DASAR GLASSWOOL

Bahan	Peran
Kapur (sumber kalsium, umumnya CaO)	Menyediakan unsur kalsium
Silika (SiO₂), misalnya pasir kuarsa atau silica flour	Menyediakan unsur silikon
Air	Memungkinkan reaksi pembentukan calcium silicate hydrate

PRINSIP DASAR INSULASI

KARAKTERISTIK TEKNIS GLASSWOOL

Karakteristik utama	Nilai dalam NIA chart	deskripsi
Jenis material	Granular	Insulasi berbentuk kaku untuk pipa dan block
Rentang suhu	80–1.200°F ≈ 27–649°C	Ditujukan untuk aplikasi insulasi panas
Densitas maksimum	15 lb/ft³ ≈ 240 kg/m³	Menjadi acuan berat material dan beban pada sistem
Ketahanan tekan minimum	100 psi ≈ 0,69 MPa, pada deformasi 5%	Memiliki ketahanan terhadap tekanan; bukan berarti dapat digunakan sebagai struktur penahan beban
Kekuatan lentur minimum	50 psi ≈ 0,345 MPa	Tetap perlu penanganan yang baik agar tidak patah
Perubahan dimensi pada suhu maksimum	2%, pengujian ASTM C356	Membatasi perubahan ukuran akibat pemanasan
Uji ketidakmudahan terbakar	Lulus ASTM E136	Memenuhi pengujian ketidakmudahan terbakar tersebut
Flame spread / smoke developed	0 / 0, ASTM E84	Indeks penyebaran api dan pembentukan asap pada pengujian tersebut
Korosi pada carbon steel	< DI, ASTM C1617	Hasil korosi lebih rendah daripada pembanding air deionisasi dalam pengujian; bukan jaminan bebas CUI
Permeabilitas uap air dan pH	N/S — tidak dinyatakan	Tidak dapat disimpulkan dari chart ini

STANDARD INTERNATIONAL GLASSWOOL

Standar	Lingkup penggunaan
ASTM C533-17(2023)	Spesifikasi calcium silicate berbentuk block dan insulasi pipa. Mencakup konduktivitas termal, penyusutan setelah pemanasan, kekuatan mekanis, dan parameter mutu lainnya.
EN 14306:2015 / BS EN 14306:2015	Spesifikasi produk calcium silicate buatan pabrik untuk insulasi peralatan bangunan dan instalasi industri, termasuk board, pipe section, dan segment.
JIS A 9510:2021	Standar Jepang untuk insulasi anorganik berpori, termasuk calcium silicate. Edisi 2021 menggantikan edisi 2016.

PRODUSEN GLASSWOOL

No.	Perusahaan	Negara	Produk / keterangan	Website
1	PT Makmur Insuma Indonesia	Indonesia	Brand MR, memproduksi calcium silicate pipe cover dan flat board;	makmurinsumaindonesia.com
2	Johns Manville	Amerika Serikat	Insulasi pipa dan block: Thermo-1200, HP BLOCK, Super CalTemp Gold 1700.	jm.com
3	Promat	Belgia / global	PROMASIL: board suhu tinggi, pipe section, dan segment.	promat.com
4	NICHIAS Corporation	Jepang	SUPERTEMP BOARD, insulasi ringan berbahan utama calcium silicate.	nichias.co.jp
5	Skamol	Denmark	Board calcium silicate untuk industri dan bangunan; fasilitas produksi di Denmark dan Polandia.	skamol.com
6	CALSITHERM Silikatbaustoffe GmbH	Jerman	Produsen material calcium silicate, termasuk keluarga produk SILCAL, SILCA, dan MICROCAL.	calsitherm.de
7	Laizhou Mingfa Thermal Insulation Material Co., Ltd.	Tiongkok	Calcium silicate suhu tinggi dalam bentuk board, insulasi pipa, dan bentuk khusus.	en.lzmfgr.com
8	PT NICHIAS Sunijaya	Indonesia	Penjualan dan layanan produk NICHIAS di Indonesia;	nichiassunijaya.com

Bentuk GLASSWOOL

Bentuk material	Deskripsi	Aplikasi umum

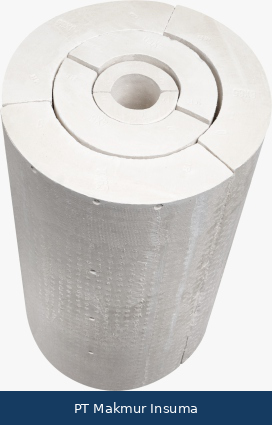

Pipe section / pipe cover	Insulasi berbentuk setengah silinder sesuai diameter pipa	Pipa steam, pipa proses panas, dan jalur perpipaan pembangkit

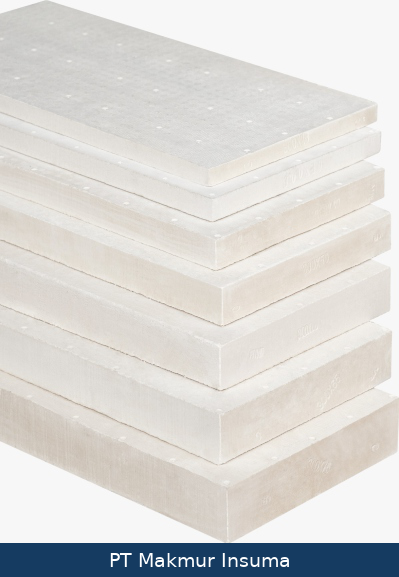

Board / flat block	Lembaran atau blok datar yang kaku	Permukaan datar peralatan, duct panas, serta lapisan insulasi di belakang refractory pada furnace
Curved segment / curved block	Segmen melengkung untuk mengikuti permukaan berdiameter besar	Pipa besar, vessel, tank panas, dan peralatan berbentuk silinder
Scored block	Blok dengan alur potongan agar dapat mengikuti kelengkungan permukaan	Insulasi vessel atau peralatan dengan diameter yang bervariasi
Beveled lag / beveled segment	Potongan memanjang dengan sisi miring, dirangkai mengelilingi permukaan	Vessel, tank, dan pipa berdiameter besar
Custom shape / fabricated part	Bentuk khusus hasil pemotongan atau fabrikasi	Elbow, tee, reducer, head vessel, dan bagian peralatan dengan geometri khusus

KEUNGGULAN DAN KELEMAHAN GLASSWOOL

Calcium Silicate adalah material insulasi rigid (kaku) yang dirancang untuk aplikasi suhu tinggi, khususnya pada :

- Pipa steam

- Boiler

- Heater

- Vessel & tank industri

Keunggulan Aerogel

1. Tahan Suhu Tinggi (High Temperature Stability)

- Stabil hingga 650°C

- Cocok untuk steam line & high temperature process

Ideal untuk industri: power plant, oil & gas, chemical

2. Kuat Secara Mekanis (Rigid & Strong)

- Tidak mudah penyok seperti rockwool

- Bisa menahan beban (compressive strength tinggi)

Cocok untuk area dengan traffic tinggi (maintenance area)

3. Non-Corrosive & Aman

- Tidak menyebabkan korosi pada pipa

- Bebas asbestos (lebih aman untuk pekerja)

4. Performa Thermal Stabil

- Thermal conductivity rendah (~0.060 W/mK)

- Efektif mengurangi heat loss

Langsung berdampak ke penghematan energi

5. Mudah Dibentuk & Dipasang

- Tersedia dalam bentuk pipe cover & board

- Ukuran dan ketebalan variatif

Kelemahan Calcium Silicate

1. Sensitif Terhadap Air (Moisture Issue)

- Jika terkena air, performa bisa menurun

- Risiko water absorption cukup tinggi jika tidak dilindungi

Wajib menggunakan:

- Jacketing (aluminium / cladding)

- Weather protection system

2. Lebih Berat Dibanding Material Fiber

- Density lebih tinggi dibanding rockwool / glasswool

Dampak:

- Handling lebih berat

- Instalasi lebih rigid (tidak fleksibel)

3. Tidak Fleksibel (Rigid Material)

- Tidak cocok untuk bentuk kompleks

- Sulit diaplikasikan di valve atau equipment irregular

Biasanya dikombinasikan dengan:

- Removable insulation blanket (untuk valve)

4. Biaya Lebih Tinggi di Awal

- Lebih mahal dibanding material konvensional tertentu

Namun:
Lebih tahan lama → cost efektif jangka panjang

Kapan Harus Menggunakan Calcium Silicate?

Gunakan Calcium Silicate jika:

✔ Temperatur tinggi (>300°C)
✔ Membutuhkan kekuatan mekanis
✔ Area permanen (tidak sering dibongkar)
✔ Pipa steam / header utama

Kapan Tidak Disarankan?

Kurang cocok untuk:

Area maintenance tinggi (valve, flange)
Area dengan banyak bentuk kompleks
Area dengan risiko kondensasi tinggi tanpa proteksi

Solusi alternatif:
Removable insulation blanket atau material fleksibel

Insight Engineering (Penting untuk Decision Maker)

Banyak plant menggunakan Calcium Silicate untuk:

- Main line (permanent insulation)

- Tapi gagal di:
  - - Valve
  - - Flange
  - - Equipment yang sering dibuka

Hasilnya:
Heat loss tetap terjadi di titik kritis

Kesimpulan

Calcium Silicate adalah material insulasi yang:

✔ Kuat
✔ Tahan suhu tinggi
✔ Stabil untuk aplikasi permanen

Namun:

Tidak fleksibel
Perlu proteksi terhadap air
Tidak cocok untuk semua area

Closing Insight

Dalam praktik terbaik industri:

- Calcium Silicate → untuk area permanen

- Removable insulation → untuk area maintenance

Kombinasi ini yang menghasilkan:

- Efisiensi energi maksimal

- Maintenance tetap mudah

- Cost saving optimal

INSTALLASI & KONFIGURASI INSTALLASI AEROGEL

Sebagian contoh installasi di area pembangkit listrik geothermal terutama brine pipe.

No.	Material	Spesifikasi dalam dokumen	Aplikasi
1	Calcium silicate pipe section	ASTM C533 Type I dan ASTM C585; densitas acuan 224 kg/m³; Appendix A menetapkan densitas minimum 224 kg/m³, tebal 50 mm	Insulasi utama pipa steam dan brine
2	Calcium silicate block / board	ASTM C533 Type I; densitas 224 kg/m³; batas suhu aplikasi dalam spesifikasi 260°C	Permukaan atau bagian yang memerlukan block, termasuk area cradle sesuai detail
3	Flexible fiberglass blanket/Mineral Wool	ASTM C1139 Type I Grade 6; pada Appendix A, elbow memakai 2 lapis × 50 mm	Insulasi fleksibel pada detail tertentu
4	Fiberglass untuk expansion joint/Mineral Wool	Unfaced; karakteristik setara ASTM C1139 Type I Grade 6; tebal 50 mm, dipotong strip lebar 50 mm	Mengakomodasi ekspansi pipa dan penyusutan insulasi
5	Aluminium jacketing	Alloy 3003-H14 atau 5005-H14, dilengkapi factory-applied moisture barrier	Pelindung cuaca bagian luar
6	Jacketing jalur steam/brine — Appendix A	Tebal 0,5 mm, permukaan stucco embossed, non-corrugated	Pipa besar di luar bangunan
7	Aluminium fitting cover	Alloy 1100, tebal 0,6 mm, smooth, dengan moisture barrier	Penutup fitting menurut Table 1
8	Aluminium foil	Tebal 0,15 mm	Detail perlindungan insulasi pada pipe shoe
9	SS tie wire	AISI 302 atau 304, annealed temper; diameter 1,29 mm	Pengikat insulasi
10	SS banding	AISI 302 atau 304, annealed; 13 × 0,38 mm untuk piping sampai NPS 16”; 20 × 0,5 mm untuk equipment dan piping di atas NPS 16”	Pengikat insulasi dan jacketing
11	SS seals	AISI 302 atau 304, hard temper; wing/closed type; tebal 0,8 mm, sesuai lebar band	Pengunci banding
12	S-clips dan band loops	AISI 302 atau 304; dibuat dari band 20 × 0,5 mm	Aksesori pengikat dan penahan jacketing
13	Breather springs	AISI 302; panjang 120 mm	Aksesori pengikat sesuai detail pemasangan
14	SS self-tapping screws	AISI 302 atau 304; #8 × 13 mm, slotted pan head, dengan integral neoprene washer	Pengikat jacketing
15	Fibrous adhesive	Berbasis sodium silicate; batas suhu 454°C	Perekat material fibrous sesuai detail
16	Flashing compound / sealant	Fleksibel, tidak menyusut; batas suhu 145°C	Sealing pada flashing, sambungan, dan penetrasi
17	Insulation cement	ASTM C195, mineral fiber insulating cement; batas suhu 650°C	Pengisian dan finishing sesuai detail
18	Insulation box / reusable cover	Batas suhu 500°C; konstruksi mengacu bagian 5.4–5.5	Flange dan flanged valve yang membutuhkan akses
19	Floating ring	Batang stainless steel diameter 6,5 mm	Penopang sesuai detail desain

Bagian	Konfigurasi / ketentuan
Pipa lurus	Calcium silicate 50 mm → SS band lebar 20 mm, jarak 300 mm → aluminium jacket 0,5 mm dengan moisture barrier → banding jacket
Expansion joint	Strip fiberglass 50 × 50 mm, dikompresi menjadi 50% dimensi awal; arah serat tegak lurus permukaan pipa
Pipe shoe	Insulasi tetap kontinu; bagian yang bersentuhan dengan shoe dibungkus aluminium foil, memanjang minimal 230 mm dari permukaan shoe
Tee	Insulasi fibrous menggantikan calcium silicate pada header sepanjang 150 mm di kedua sisi tee
Flange / flanged valve	Menggunakan insulation box
Butt-welded valve	Menggunakan material insulasi yang sama dengan pipa
Termination dan penetrasi	Cover, overlap, dan caulking untuk mencegah masuknya air hujan
